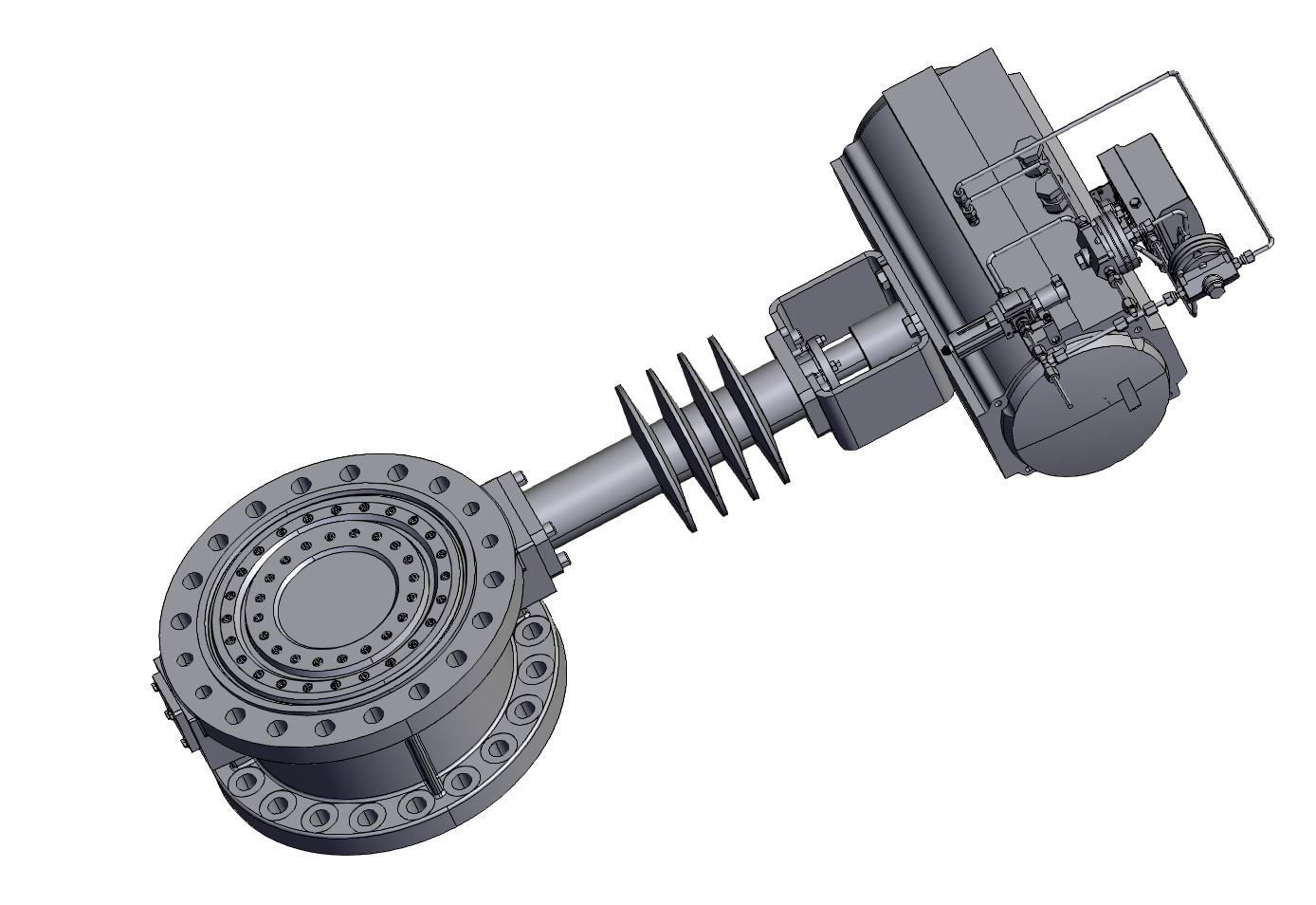

超高温氢能控制阀基本参数

尺寸范围： 3”至128”（80mm至3200mm） （注：此范围包含所有已列明的压力等级）
压力等级：Class 150、300、600、900、1500； PN25、40、63、100、150、260
连接方式：对夹式，凸耳式，双法兰式，对焊式
温度范围：-196℃至+650℃（-321°F至+1202°F）
操作方式：蜗轮蜗杆、气动、电动、液动等
应用与介质：适用于从真空到高压，从超低温到超高温的各种应用。

超高温氢能控制阀标准与规范

设计与制造标准符合：API 609，MSS SP-68，BS EN 593
温度&压力等级符合：ASME B16.34
低温标准符合：BS 6364，MSS SP-134
驱动法兰符合：BS EN ISO 5211
连接法兰符合：ASME B16.5，ASME B16.47，ISO 7005，EN 1092
结构长度符合：API 609，MSS SP-68，ISO 5752，BS EN 558
检验与试验符合：API 598，ISO 5208
防火试验符合：BS EN ISO 10497，API 607，API 6FA
阀门标记符合：MSS SP-25
逸散性排放测试符合：API 622，API 624，ISO/CD 15848，EPA Method 21

超高温氢能控制阀设计优点与特点

* 双向零泄漏密封，符合API 598和ANSI/FCI 70-2 Class Ⅵ 标准。

* 优化的板/轴设计和内腔通径，达到了高流量系数（Cv、Kv），同时降低了压力损失。

* 蝶板上独立的密封环设计，使密封圈实现自我密封调节，阀门密封性能更可靠。且阀板密封圈与阀体密封圈金属面对面接触，无任何摩擦和抱死的可能性，阀门扭矩较小。

* 通过直接金属面对面接触力的平衡，不依赖介质自身压力，达到安全的密封位，无需机械定位。

* 稳定的扭矩，保证双向密封的可靠性。

* 打开阀门时，压力角>摩擦角，蝶板瞬间全部脱离阀体密封圈，完全消除了阀体密封圈与阀板密封圈间的摩擦，延长了阀门的使用寿命。

* 内置轴承保护环，防止杂质侵入，增强了阀门的可靠性。

* 独立式可更换的阀体密封圈设计，使阀门满足在多种工况下使用，且阀体密封圈/阀板密封圈系统具有可现场就地更换的特点，降低现场维修成本。

* 填料压盖为两体设计，可避免因偏置而引起的阀轴卡阻，且允许现场调节阀轴填料。

* 阀门所有零件具有互换性与可更换性。

* 阀门具有“本质防火安全”特性。

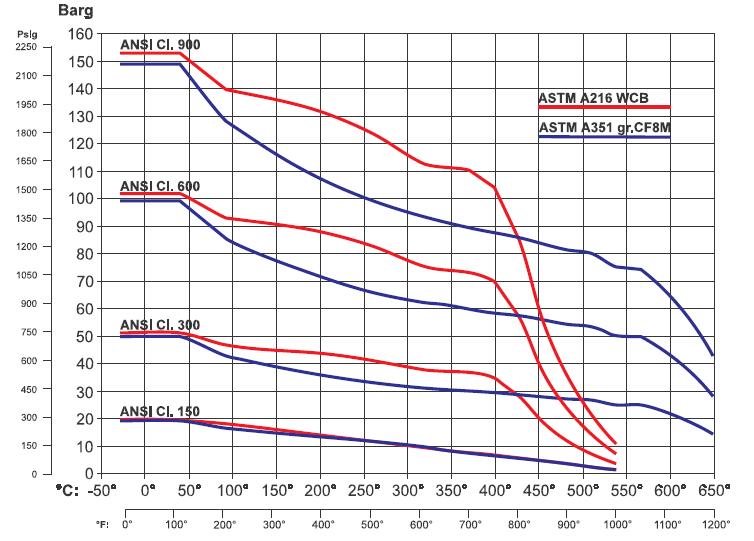

温度/压力曲线

我司所有高温阀门温压等级完全符合ASME B16.34；下图是根据ASME B16.34所列，仅供参考。
